实训一 万用表的使用与电流、电压的测量

电工测量中，万用表是一种基础工具。电流和电压的检测是最核心的测量任务。本次实践旨在学会电流和电压的检测技巧，了解万用表切换功能，学会正确操作万用表。

一、万用表的使用

测量多种电学量值的便携仪器是万用表，它能够应对多种测量范围，主要分为两种类型，一种是利用指针指示的模拟式，另一种是直接显示数字的数字式，如图1-1所示。

实训图1-1 万用表

模拟型万用表依靠指针来显示读数，可以轻松且清晰地看到目标物理量的具体数值以及该物理量的动态变化，与此同时数字型万用表则通过数字屏幕来呈现数据，读取数值迅速且便利，并且其抗外界干扰的表现在得更出色。

使用万用表时应注意以下几点。

（1）使用前要仔细阅读使用说明书，了解转换开关的功能。

模拟型万用表在测量之前，需要先实施机械校准，使用螺丝刀来调整机械校准旋钮。

使用时，必须准确对接两支表笔的位置，确保连接无误。对于指针式万用表，红色表笔要接入正极插孔，黑色表笔要接入负极插孔，或者标记为星号的插孔。测量直流电时，必须留意正负极方向，否则可能损坏仪器。测量电流时，需要把万用表串联到电路里。测量电压时，则要把万用表并联到电路的两端。

选择测量档位需要准确,测量档位包含测量目标和量限。绝对不能用电流档测量电压,否则,会引发短路事故导致仪表受损。使用模拟式万用表时,选择电流或电压量限最好让指针位于刻度尺的后1/3区域,这样做是为了尽可能降低测量偏差。测量时，若无法预估被测量物理量的具体数值，须先将转换开关拨至最大量程档位，再依据显示数值，逐次调低至恰当的量程范围。

必须准确读取数值。模拟型万用表的表盘设有数条不同用途的标尺，因此测量时需在相应标尺上获取读数，并且要留意标尺数值与量程的协调。

务必关注使用安全。测量期间禁止用手触碰表笔的导电区域。实施高电压或大电流测量时，务必重视人身与仪表的防护，绝对不能带电状态下调整转换开关，以免引发电弧，导致转换开关受损。

模拟型万用表在测量完成后，转换旋钮要转到无档位或者交流电压最大量程的位置，避免下次使用时因大意导致仪器受损。数字型万用表在测量时需要把电源开关转到开启状态开元棋盘app官方版下载_开元棋盘app官网版下载-跑跑车，每次使用结束后要转到关闭状态，这样做可以延长电池的耐用度，如果屏幕上出现电压不足的提示“←”，就必须更换电池了

二、电流与电压的测量

1.电流的测量

测量交流电流时需使用交流电流表，测量直流电流时需使用直流电流表，或选用万用表的交流、直流电流功能档位。接下来将具体说明电流表的测量方法。

电流表需要串联在待测的电路中，如果错误地并联接入，就会导致电路发生短路，进而损坏电流表。在测量较高电压电路中的电流时，电流表必须连接在电路的低压位置，这样做是为了确保操作人员的安全。电流表测量电路的示意图参见图1-2。

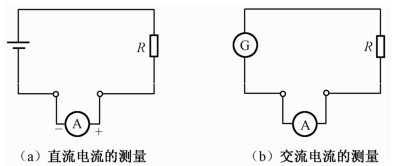

实训图1-2 电流表测量电路

使用直流电流表时，要留意正负接线端，电流需从正极接入，从负极离开。如果不这样操作，指针会向反方向偏转，甚至可能使指针变形损坏。

电流表量程需要准确挑选，也就是确定测量范围。选定的量程要超过待测电流的数值，否则，仪表可能被破坏。同时，选定的量程越贴近被测量数值，越好，能够降低测量偏差。实际测量过程中，如果事先不能预估被测电流大小，应当先将电流表调到最大量程档位，依据指针显示逐步调小至恰当的量程。

2.电压的测量

测量交流电压和直流电压时，需要使用专门的交流电压表或直流电压表，也可以借助万用表的相应电压档位来完成。接下来，将详细说明如何运用电压表进行测量。

电压表需要和待测电路并排接入电路中。如果错误地把它串联上去，由于电压表自身电阻很高，会导致测量电路变成断路状态，这样电压表就不能正常运作了。电压表接入电路的示意图见实训图1-3。

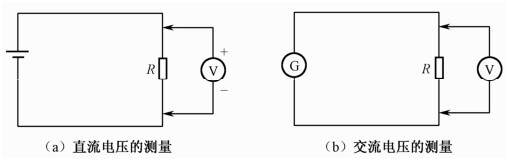

实训图1-3 电压表测量电路

直流电压表使用时，要留意正负接线端子，正极要连到电压较高的位置，负极要连到电压较低的位置，否则，表针会向反方向偏转，极端情况下，表针可能会被折断。

（4）应正确选择电压表的量程。其原则与电流表相同。

三、实训练习

1. 实训器材

（1）可调直流电源1台。

（2）可调交流电源1台。

（3）万用表1个。

（4）电阻若干。

（5）连接导线若干。

2. 实训步骤

（1）利用万用表直流电压挡测量直流电压。

启动直流电源装置，设定其电压参数。将多功能测量仪的切换旋钮调至直流电平档位，依照电平高低选用适配的量程范围。用两根探针分别正负极与待测电平线路并接开元ky888棋牌官方版，获取电平数值。调整电源电平数值并多次重复检测，将测量数据填入操作记录表一之一。

实训表1-1 测量直流电压的数据记录（单位：V）

（2）利用万用表交流电压挡测量交流电压。

启动电源控制器，设定电压参数。切换测量仪器至交流电平模式开元棋盘财神捕鱼官网版下载2023，依据数值范围设定适配量程。使测量探针与目标电路形成并联连接，获取电压读数。调整电源输出多次，持续检测并记录数据于工作记录表1-2。

实训表1-2 测量交流电压的数据记录（单位：V）

（3）利用万用表直流电流挡测量直流电流。

参照图纸1-4组装电路，或利用实验线路板搭建好电路。启动直流电源，并调整其输出电压。将万用表调至直流电流测量模式，选择合适量程，测量电路中的电流值（注意，需将电流表与电路串联）。更换电源电压和电阻数值，再次进行多次测量，将所有数据记录在实训表1-3中。

实训图1-4 利用万用表直流电流挡测量直流电流电路

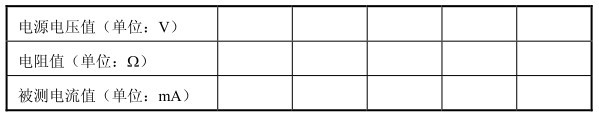

实训表1-3 测量直流电流的数据记录

3. 实训报告

（1）总结实训过程。

（2）分析各种测量过程中误差产生的原因。
